Operacje na referencji

OPERACJE NA REFERENCJI

Program umożliwia podpinanie plików referencyjnych typu kcd lub dxf. Należy pamiętać, że jeżeli będziemy kopiować z pliku referencyjnego do rysunku, to kopiowane elementy z pliku kcd zachowają wszystkie atrybuty opisowe, natomiast elementy z pliku dxf będą tylko punktami, liniami bądź powierzchniami bez atrybutów opisowych (wszystkie wymagane atrybuty będzie trzeba uzupełnić, gdyż format dxf nie daje możliwości uzupełnienia tych atrybutów) , które są wymagane przez obowiązujące przepisy.

Okno "Wyświetlanie plików", gdzie podłączamy referencje, uaktywnia się na kilka sposobów. Można użyć ikony z paletki "Podstawowa":

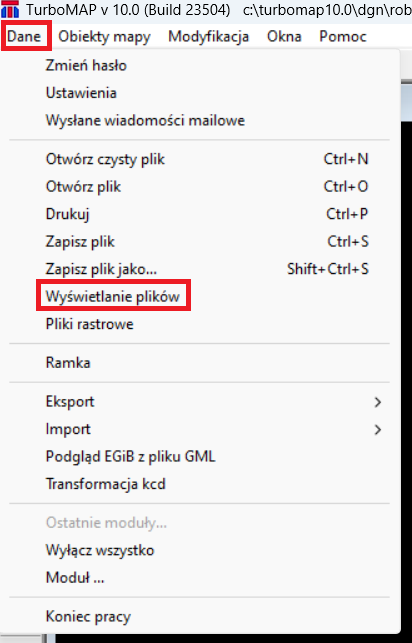

lub też wybrać z menu głównego programu: Dane > Wyświetlanie plików:

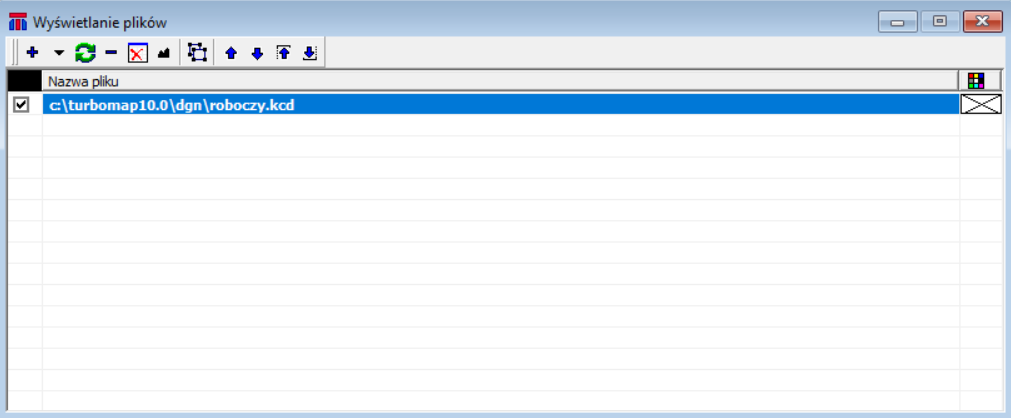

Pojawi się okno "Wyświetlanie plików", w którym na liście będzie znajdował się nasz rysunek (w tym przypadku roboczy kcd).

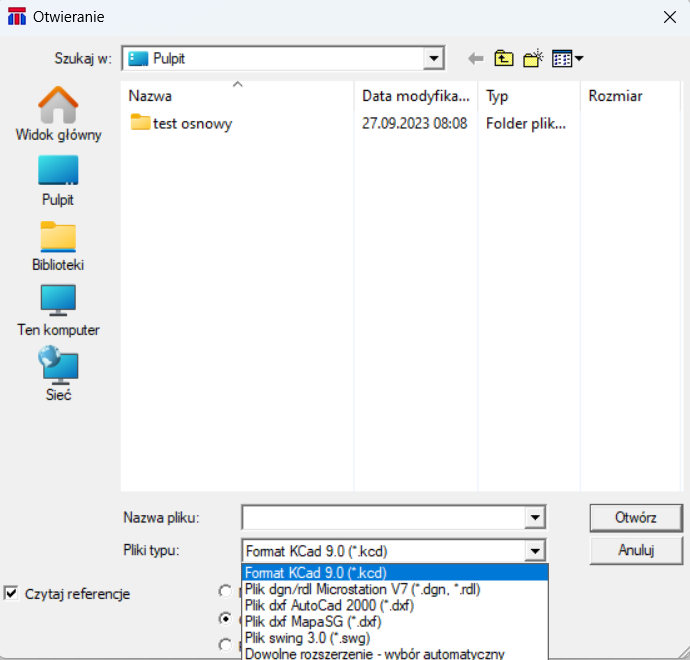

Do dodanie kolejnego pliku referencyjnego służy ikona . Następnie należy odnaleźć i wybrać plik, który chcemy użyć jako referencję. Jeżeli będzie to plik dxf, to w oknie wyszukiwania trzeba zmienić rozszerzenie pliku.

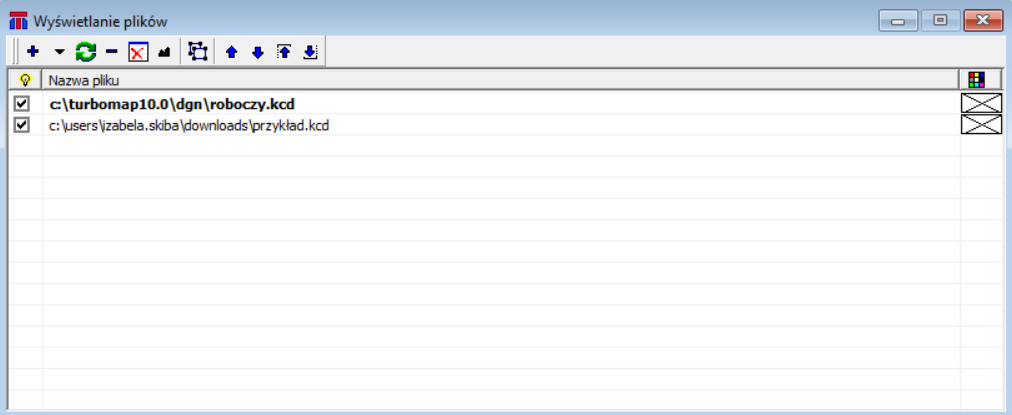

Wybrany plik zostanie dodany do listy. Plik główny wyróżnia się na liście pogrubioną czcionką.

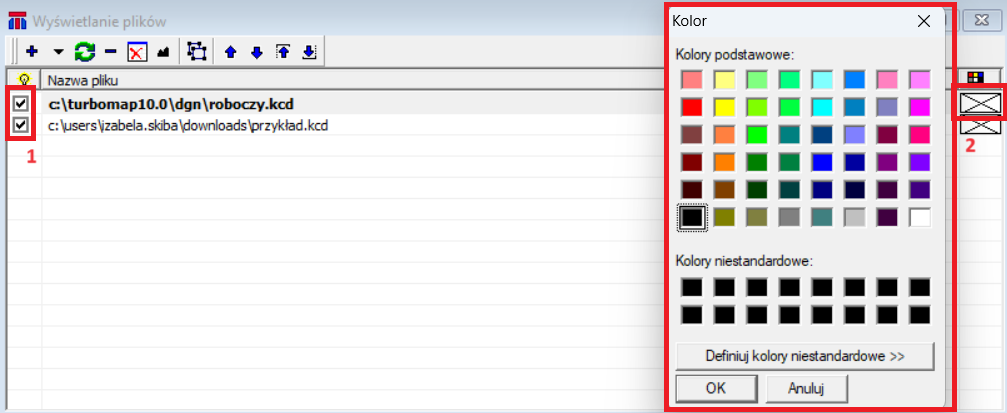

W panelu "Wyświetlanie plików" możemy wygasić pliki referencyjne lub plik główny używając markerów znajdujących się po lewej stronie (1). Możemy również ustawić, aby plik główny lub referencja wyświetlały się w wybranym kolorze (2). Aby ustawić odpowiedni kolor klikamy w pole (2) i wybieramy go z palety kolorów.

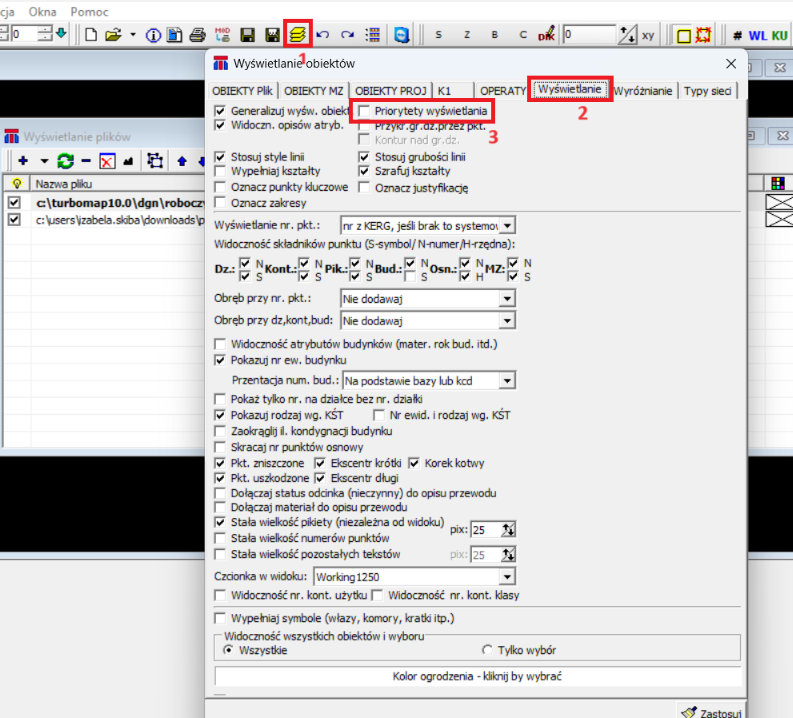

UWAGA: Jeżeli nasz plik referencyjny nie zmieni koloru oznacza to, że mamy włączone priorytety wyświetlania. Aby je dezaktywować należy włączyć "Wyświetlanie obiektów" (1), następnie przejść na zakładkę "wyświetlanie" (2), odznaczyć opcję "priorytety wyświetlania" (3).

KOPIOWANIE Z REFERENCJI

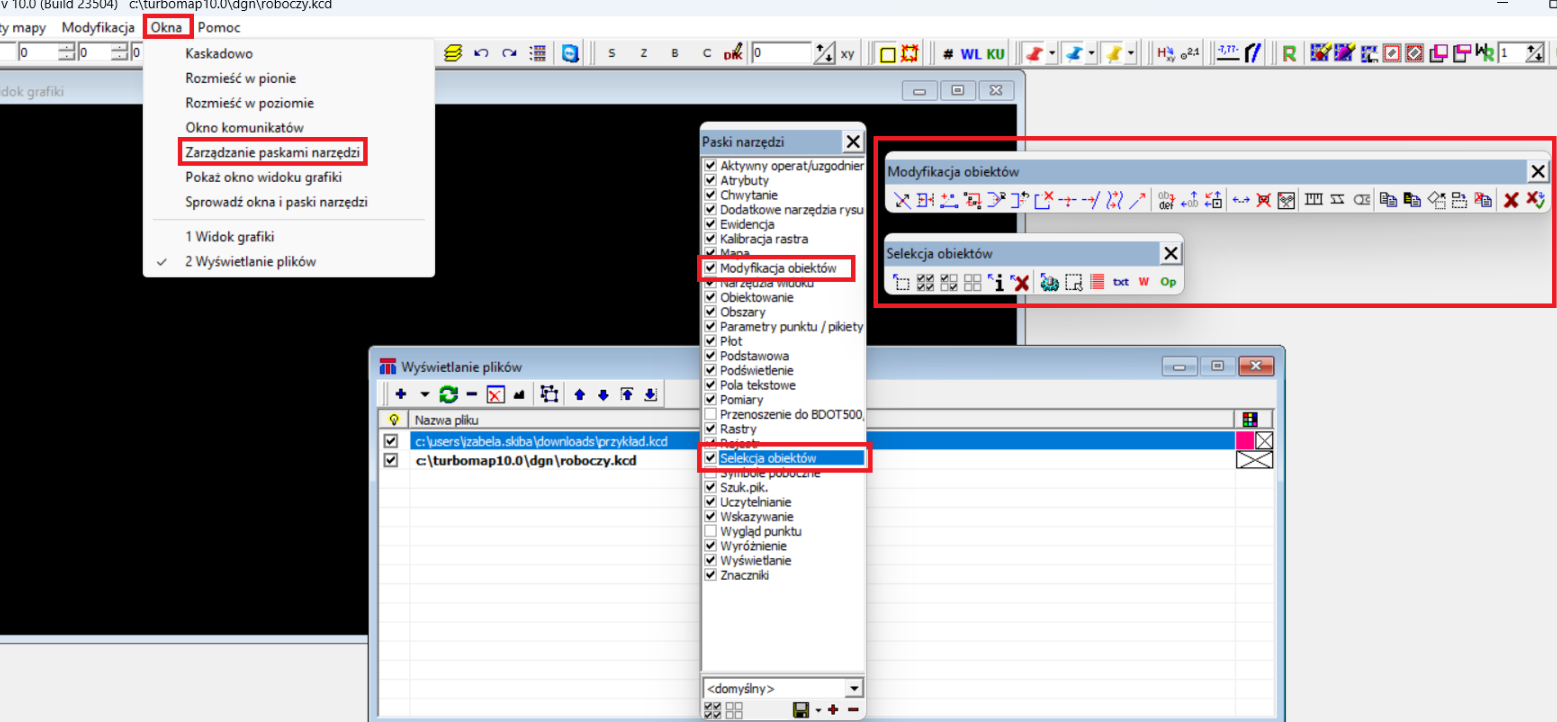

Do kopiowania elementów z referencji będziemy potrzebować narzędzi znajdujących się w paletkach "Modyfikacja obiektów" oraz "Selekcja obiektów". Jeżeli nie mamy ich aktywnych bądź nie możemy ich znaleźć, należy rozwinąć z menu głównego Okna > Zarządzanie paskami narzędzi. Pojawi się okno "Paski narzędzi", gdzie możemy aktywować lub dezaktywować poszczególne paletki. Na liście należy odnaleźć i aktywować "Modyfikacja obiektów" oraz "Selekcja obiektów". Pojawią się paski narzędzi przedstawione na poniższym rysunku.

Istnieje kilka wariantów kopiowania z referencji do głównego rysunku. Możemy skopiować wszystkie elementy z pliku referencyjnego lub zaznaczyć tylko te elementy, które nas interesują. Jeżeli będziemy chcieli do naszego pliku dograć wszystkie elementy z wybranych warstw, to z takiego pliku trzeba wcześniej usunąć wszystkie niepożądane elementy, np. otwierając go jako plik główny w TurboMap, a dopiero później użyć go jako plik referencyjny.

Z paletki "Selekcja obiektów" wybieramy ikonę . Otworzy się okno "Zaznaczanie”, powinno być zaznaczone tylko "Odniesienie" (1). Oprócz tego w czerwonym polu nr 2 można ustawić "Wpływ na istniejący wybór":

Utwórz nowy - oznacza, że zawsze będzie wybierał tylko obiekty, które zaznaczymy.

Dodaj - oznacza, że do wybranej selekcji będą dodawane zaznaczane obiekty, dzięki temu można dodawać do zaznaczenia po kilka elementów z rysunku.

Pozostaw część wspólną - pozostawia część wspólną między już zaznaczonymi elementami, a tymi, które zostaną wskazane.

Odejmij - odejmuje zaznaczone elementy z już istniejącej selekcji.

Kiedy zaznaczone są już elementy, które chcemy skopiować do rysunku z odniesienia, należy wybrać opcję "Kopiuj element z odniesienia bez zmiany położenia".

Następnie wskazujemy jeden element. Program zapyta czy przenieść wszystkie elementy z selekcji. Po potwierdzeniu wszystkie elementy zostaną dodane do naszego pliku kcd.

Jeżeli chcemy skopiować z odniesienia wszystkie elementy z jednej warstwy to należy wejść w "Wyświetlanie obiektów". Na pierwszej zakładce ("Obiekty pliku") wszystkie warstwy muszą być wyłączone (oprócz tej, z której będziemy kopiować). Następnie należy upewnić się, że w paletce "Selekcja obiektów" opcja (okno "Zaznaczenie") jest wybrane tylko "Odniesienie". Kolejnie, klikamy prawym klawiszem myszy w mapę i wybieramy opcję "Zaznacz wszystko" (powinny się zaznaczyć wszystkie elementy z odniesienia). Wybieramy opcję "Kopiuj element z odniesienia bez zmiany położenia" i wskazujemy jeden z elementów.

System zapyta, czy chcemy skopiować wszystkie elementy z selekcji, co należy zaakceptować i zakończyć operację kopiowania elementów z odniesienia.
