Import, eksport dxf

Export z pliku kcd do formatu dxf

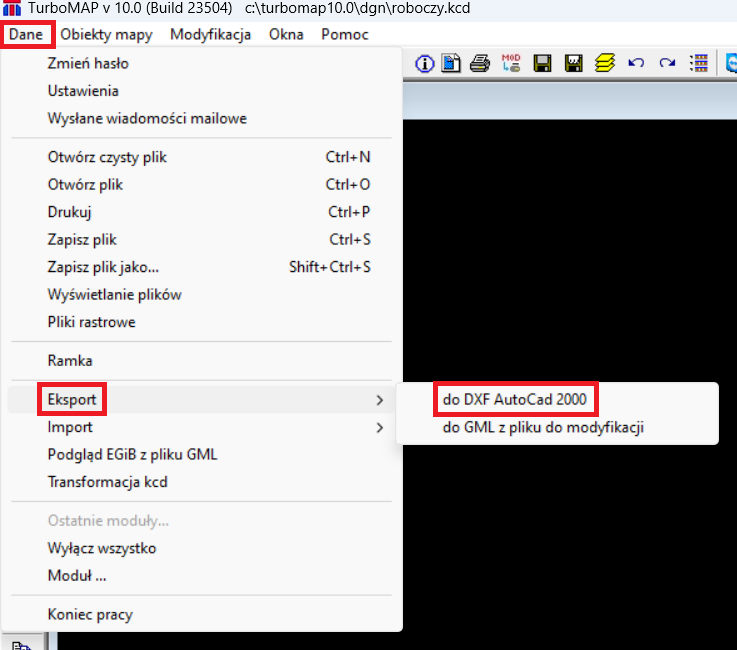

Aby wyeksportować dane graficzne z pliku kcd, np. otrzymanego z Ośrodka, należy otworzyć ten plik w programie TurboMap. Następnie rozwinąć Dane > Export > Do DXF AutoCad 2000. Po eksporcie, w katalogu gdzie zapisany został plik dxf, zostanie zapisany również plik "kształty.shx", który musi znajdować się w tym samym folderze co plik dxf, aby w programach takich jak AutoCad otworzyły się poprawne style linii i symbole. Należy również pamiętać, że w plikach dxf nie są przenoszone atrybuty opisowe obiektów.

Import z dxf do pliku kcd

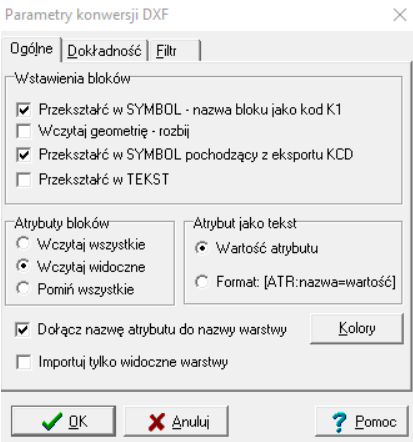

Aby zaimportować dane do pliku kcd należy rozwinąć z menu głównego programu: Dane > Import > z DXF AutoCad 2000. Pojawi się okno, w którym można ustawić parametry importu. W zakładce "Dokładność" znajdują się określone parametry wrysowania łuków, okręgów i splajnów, ze względu na to, iż w TurboMapie wszystkie te elementy przedstawiane są odcinkami.

Należy pamiętać, że zaimportowane elementy nie będą miały żadnych atrybutów. Wszystkie wymagane atrybuty należy uzupełnić, jeżeli plik będzie oddawany do Ośrodka w celu zasilenia bazy (tak zwany plik kcd do modyfikacji).
