PORTAL MAPOWY

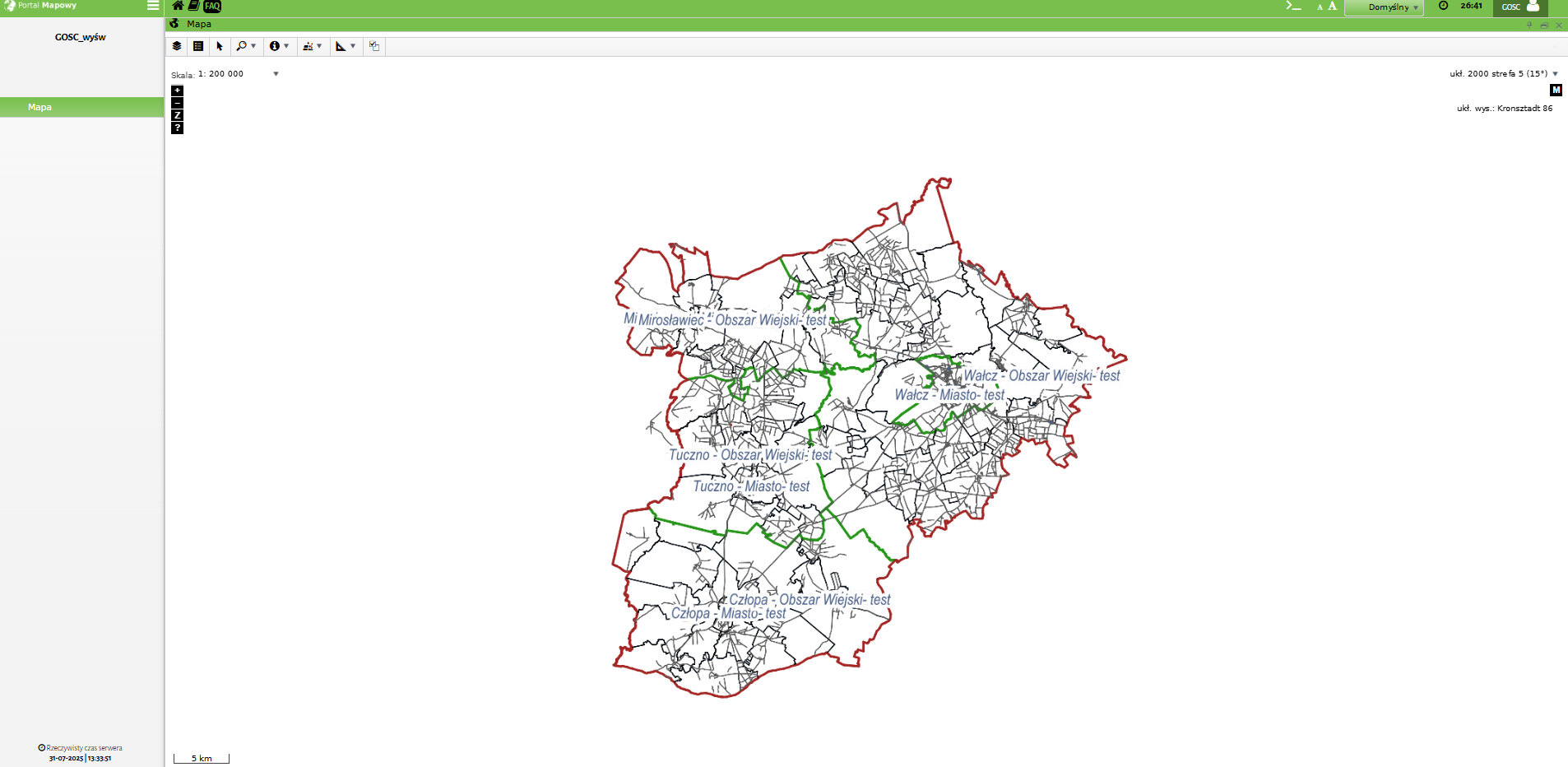

Portal Mapowy jest jednym z modułów aplikacji WebEWID. Aplikacja internetowa pozwala na przeglądanie danych przestrzennych. Przeglądarka map umożliwia użytkownikom wykonanie wielu funkcji, takich jak zmienianie widoku mapy (powiększanie, oddalanie, przesuwanie), dostosowywanie widoczności poszczególnych warstw (włączanie, wyłączanie, dodawanie warstw), wykonywanie pomiarów na mapie (długości, odległości), oraz wyszukanie (obiektów geograficznych, adresów, działek, budynków).

Zbliżanie i oddalanie widoku mapy możliwe jest za pomocą kółka myszki lub poprzez nawigację widoku w lewym górnym rogu mapy (tuż pod opcją zmiany skali mapy).

Przesuwanie mapy możliwe jest po kliknięciu i przytrzymaniu lewego przycisku myszy w oknie treści mapy i przeciąganie mapy w żądanym kierunku. Czynność ta zmienia zasięg mapy bez zmienienia skali wyświetlania.

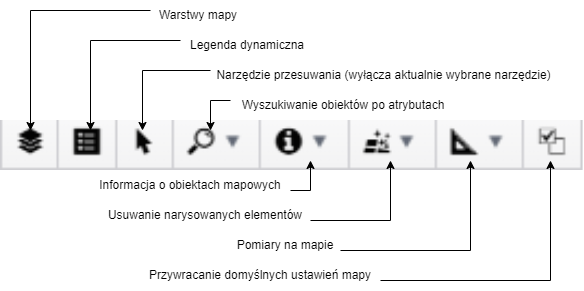

Elementy menu okna mapowego

Menu główne pomaga w sprawnym poruszaniu się po informacjach mapy. Poniżej przedstawiono jego podstawowe narzędzia:

Warstwy mapy

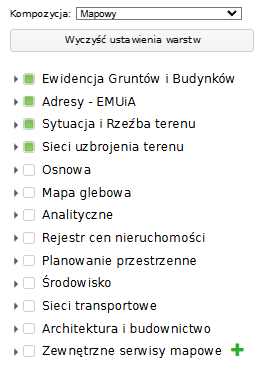

Po naciśnięciu ikony zostaje wyświetlony panel z listą warstw mapowych.

Kwadratowe pole po lewej stronie nazwy warstwy odpowiada za jej widoczność. Jeżeli pole zawiera symbol fajki, oznacza to, że warstwa jest widoczna. Pole zapełnione kolorem oznacza, że w grupie warstw znajduje się co najmniej jedna widoczna warstwa.

Kliknięcie symbolu warstwy pomiędzy kwadratem widoczności, a jej nazwą powoduje wyświetlenie okna z opcjami. Można w nich zmienić ustawienia takie jak kolejność, w jakiej warstwa jest wyświetlana, jej kolor i przeźroczystość.

W grupie Zewnętrzne Serwisy Mapowe znajdują się predefiniowane warstwy pochodzące z zewnętrznych serwisów. W celu nadania własnego zewnętrznego serwisu mapowego należy wybrać zielony symbol plusa obok nazwy zakładki.

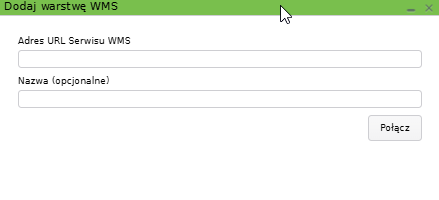

Pojawi się okno, w którym Użytkownik podaje nazwę warstwy WMS oraz adres serwera WMS.

Po ich wprowadzeniu i zatwierdzeniu nowe warstwy zostaną dodane jako ostatnie na listę Zewnętrznych Serwisów Mapowych

Legenda dynamiczna

Naciśnięcie ikony spowoduje wyświetlenie panelu legendy z prawej strony okna mapowego. Zawiera ona informacje o warstwach mapowych, które są aktualnie wyświetlone. Jej zawartość automatycznie aktualizuje się w zależności od widocznych warstw.

Wyszukiwanie obiektów na mapie

Po naciśnięciu ikony możliwe jest wyszukiwanie obiektów mapy.

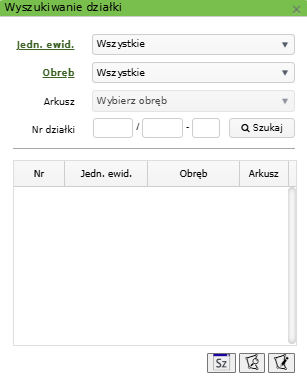

Działkę możemy odnaleźć wybierając z rozwijanej listy jej jednostkę ewidencyjną, obręb oraz arkusz. Można również wpisać jej bezpośredni numer (jeśli jest znany). Po naciśnięciu przycisku w oknie poniżej otrzymujemy wylistowaną szukaną działkę lub zestaw działek odnalezionych na danym obszarze.

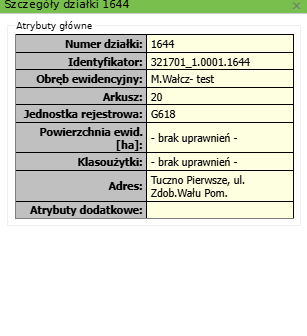

Zaznaczając jedną działkę na liście (działka podświetli się na zielono) oraz naciskając przycisk otrzymujemy tabelaryczne zestawienie informacji dotyczących danej działki.

Przyciśnięcie przycisku spowoduje wyświetlenie danej działki na mapie pomarańczową linią przerywaną. Aby powrócić do poprzedniego widoku należy nacisnąć znaczek pinezki w prawym górnym rogu. Z kolei przycisk spowoduje wrysowanie na mapie granic działki linią ciągłą.

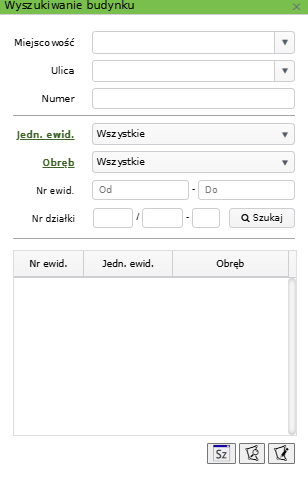

Podobnie postępujemy chcąc wyszukać budynek na mapie. Można to wykonać wpisując miejscowość, ulicę i numer szukanego budynku, lub tak jak w przypadku działek, wybierając jednostkę ewidencyjną, obręb, zakres numeru ewidencyjnego lub bezpośrednio wpisując numer działki, na której postawiony jest szukany budynek. Po naciśnięciu przycisku w oknie poniżej otrzymujemy wylistowany szukany budynek lub zestaw budynków odnalezionych na danym obszarze.

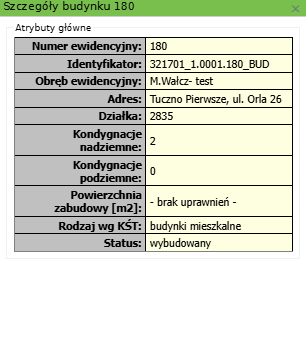

Zaznaczając jeden budynek na liście (budynek podświetli się na zielono) oraz naciskając przycisk otrzymujemy tabelaryczne zestawienie informacji dotyczących wyszukanego budynku.

Przyciśnięcie przycisku spowoduje wyświetlenie danego budynku na mapie pomarańczową linią przerywaną. Aby powrócić do poprzedniego widoku należy nacisnąć znaczek pinezki w prawym górnym rogu. Z kolei przycisk spowoduje wrysowanie na mapie zarysu budynku linią ciągłą.

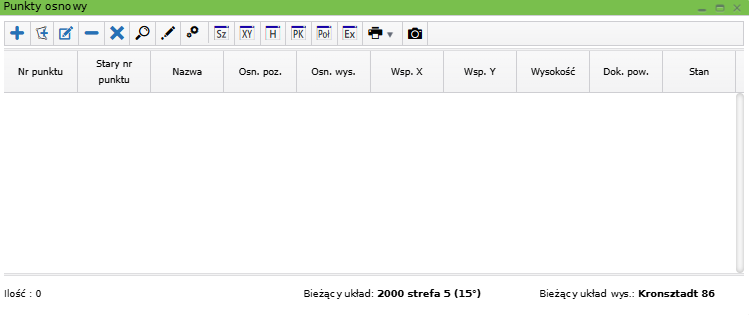

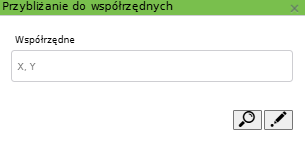

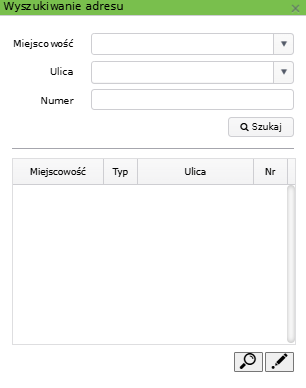

Możliwe jest również wyszukanie adresu, współrzędnych i osnowy, uzupełniając odpowiednie pola w wywołanych oknach selekcji.

Informacje o obiektach mapowych

Rozwijając opcje przycisku dostajemy dostęp do danych poszczególnych obiektów mapowych.

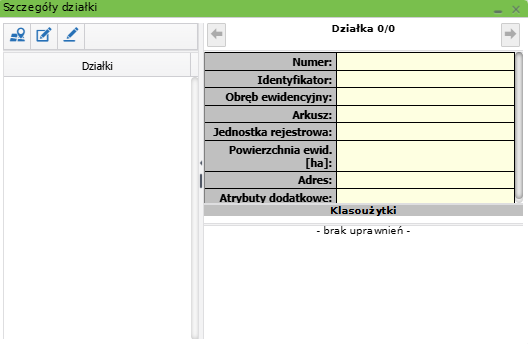

Naciskając w opcję informacji o działkach Użytkownik poproszony jest o selekcję działki. Podobnie dzieje się przy informacjach o innych obiektach, takich jak np. budynki. Efektem tego działania jest wyświetlenie tabeli ze szczegółami wybranego obiektu.

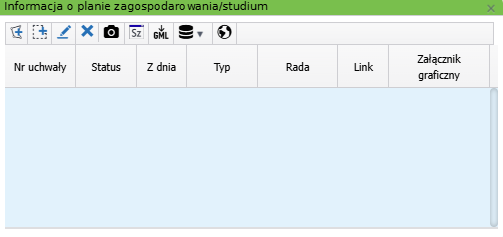

Podczas wyświetlania informacji o planie zagospodarowania/studium, należy kliknąć w konkretny obszar mapy dla którego plan ma być wyświetlony. Pojawia się okno z wylistowanymi planami zagospodarowania, które zostały uchwalone na danym obszarze. W menu tego okna możliwe jest dodanie kolejnych planów poprzez kliknięcie na mapie przycisku lub poprzez zaznaczenie obszaru na mapie przyciskiem . Możliwe jest również wylistowanie dokumentacji cyfrowej dostępnej dla danego planu, klikając przycisk . Wszystkie plany, które zostały znalezione, można usunąć z listy klikając przycisk . Aby wyświetlić szczegóły planu, należy zaznaczyć go na liście i kliknąć przycisk .

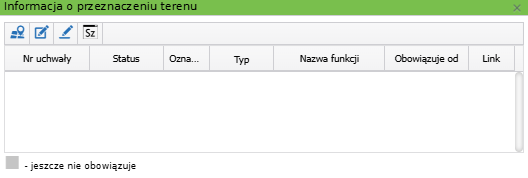

Kliknięcie opcji wyświetlenia informacji o przeznaczeniu terenu, powoduje pojawienie się okna z możliwym wyborem obszaru.

Kliknięcie w ikonę pozwoli na dodanie pozycji przeznaczenia terenu poprzez kliknięcie punktu na mapie. Naciśnięcie ikony umożliwi dodanie elementu przeznaczenia terenu poprzez zaznaczenie obszaru na mapie. Zaznaczenie jednej pozycji informacji o przeznaczeniu terenu na liście i kliknięcie w przycisk spowoduje wyświetlenie się okna ze szczegółami danego terenu.

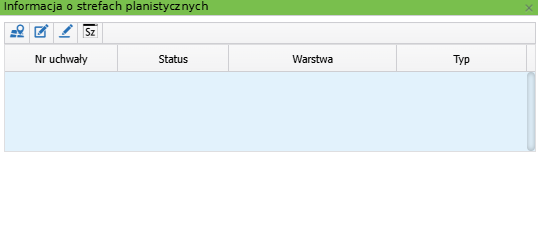

Wybranie opcji wyświetlania informacji o strefach planistycznych powoduje pojawienie się okna z możliwym wyborem tych stref.

Kliknięcie w ikonę pozwoli na dodanie pozycji stref planistycznych poprzez kliknięcie punktu na mapie. Naciśnięcie przycisku umożliwi dodanie elementu stref planistycznych poprzez zaznaczenie obszaru na mapie. Zaznaczenie jednej pozycji informacji o strefie planistycznej na liście i kliknięcie w przycisk spowoduje wyświetlenie się okna ze szczegółami danej strefy.

W tej zakładce możliwe jest również uzyskanie informacji o obiektach uzbrojenia terenu. Wybierając tę opcję, aplikacja informuje Użytkownika o konieczności zbliżenia obszaru, na którym będą znajdować się poszukiwane obiekty, wyświetlając w prawym górnym rogu komunikat:

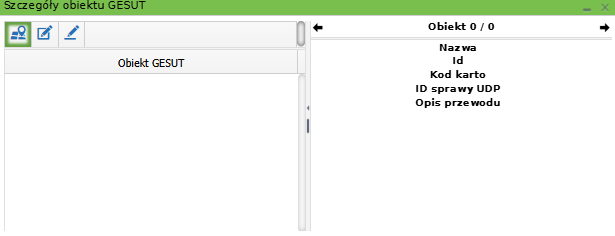

Jeśli aplikacja znajdzie na danym obszarze obiekty uzbrojenia, wyświetla je w oknie szczegółów obiektu GESUT:

Dla zalogowanych użytkowników (posiadających odpowiednie uprawnienia nadane przez administratora), dostępny jest pełen zakres informacji o obiekcie, uwzględniający jego wszystkie atrybuty (w tym dane osobowe).

Usuwanie narysowanych elementów

Klikając w ikonę przedstawioną poniżej Użytkownik może usunąć narysowane, zaznaczone wcześniej elementy, wybierając opcję skasowania elementów pomocniczych lub wyczyszczenie wszystkich elementów.

Pomiary na mapie

Ikona pomiarów na mapie pozwala na zmierzenie odległości pomiędzy poszczególnymi punktami, zaznaczonymi na mapie.

Pomiaru długości dokonuje się poprzez przyciskanie klawisza myszy na punktach, w których Użytkownik chce zmierzyć łączną długość, a następnie zakończenie pomiaru naciskając prawy przycisk myszy w miejscu końca danego odcinka. Aplikacja wyświetla sumę wszystkich odcinków zadeklarowanych przez użytkownika oraz podświetla na żółto mierzone odcinki.

Pomiaru powierzchni dokonuje się poprzez narysowanie obszaru, którego powierzchnię Użytkownik zamierza pomierzyć. Obrys powierzchni należy zawsze skończyć w punkcie początkowym, wówczas aplikacja podświetla na żółto obrysowany obszar oraz wyświetla jego powierzchnię. Aby usunąć wszystkie pomiary z mapy należy wybrać opcję usuń pomiary.

Przywróć domyślne ustawienia mapy

- przycisk służący do przywracania domyślnych ustawień mapy.

Dodatkowe opcje portalu

W lewym górnym rogu widoczna jest ikona zalogowanego użytkownika. Po kliknięciu na nią pojawia się informacja o nadanych rolach w systemie.

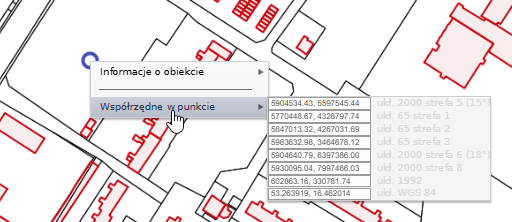

Po kliknięciu prawym przyciskiem myszy na powierzchni działki, zostaje wyświetlone okno ze współrzędnymi tego punktu w wybranych układach i strefach.

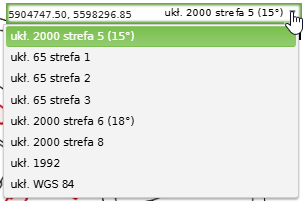

W prawym górnym rogu śledzone są współrzędne miejsca kursora na mapie, oraz wyświetlany jest ich układ współrzędnych, który można zmieniać po rozwinięciu strzałki.

W prawym górnym rogu po kliknięciu na ikonę zostanie rozwinięte okno nawigacji całej mapy, podglądu, w którym miejscu mapy znajduje się obecnie aktualny widok użytkownika.
